国六重汽豪沃12吨泡沫消防车技术规格书_湖北楚胜汽车有限公司
国六重汽豪沃12吨泡沫消防车厂家电话：
159-7276-7978
一、整车描述
1、 概述

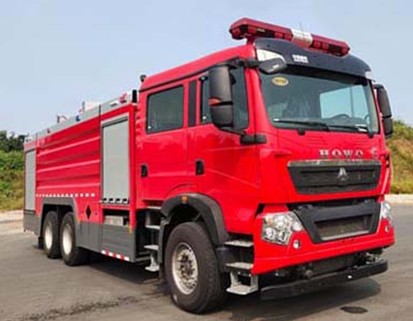

12吨泡沫消防车采用中国重汽集团济南卡车股份有限公司ZZ5357TXFV464MF5型二类汽车底盘，原装双排驾驶室，乘员2+4人，该车驾乘舒适轻便。上装采用外露式水罐，整车载液量为水10000kg；泡沫2000kg。器材箱采用高质量铝合金卷帘门。底盘取力，发动机型号为MC11.44-60 ，最大功率327kW,通过万向联轴器驱动安装在汽车尾部泵房里的上海雄真CB20.10/30.60型中低压消防泵，可在1.0MPa下稳定输出60L/s的流量；2.0MPa下稳定输出30L/s的流量；车顶安装成都威斯特消防器材有限责任公司生产的PL48型消防炮，流量48L/s，对应压力1.0MPa，最大承压1.3MPa，纯水射程60m，泡沫射程55m，可360°旋转。同时该车具有比功率大、综合性能强、操控集中简便等特点。
整车主体框架采用优质20#型钢二氧化碳�；ず负附佣�，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用外翻式脚踏板门结构，便于踩踏取放器材，表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。
2、 整车主要参数

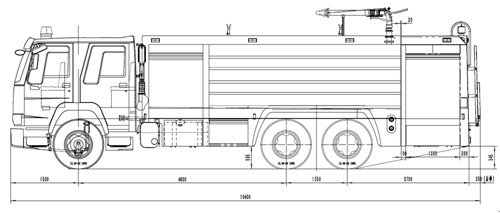

外廓尺寸
10600×2500×3580mm
最大总质量
28500kg
载液量
载水10000kg，泡沫2000kg；
最高车速
95km/h
消防泵额定流量
60L/s@1.0MPa；30L/s@2.0MPa；
消防炮额定流量
48L/s 1.0MPa；
消防炮射程
泡沫≥55m 水≥60m；
比功率
327/28.5=11.47
接近角/离去角
14°/13°
二、底盘
1、 底盘主要参数
型号
ZZ5357TXFV464MF5
制造商
中国重汽集团济南卡车股份有限公司
发动机额定功率
327kw
发动机排量
10518ml
发动机排放标准
GB17691-2018国Ⅵ
驱动形式
6×4
轴距
4600+1400mm
最大允许总重
35000kg
司乘人员数
2+4人
变速箱
手动
取力器
夹心取力器
2、乘员室
结构
平头、四门，原装双排驾驶室
司乘人员数
2+4人
驾驶员位置
左置
设备
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
三、 上装结构及性能参数
总体布置
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。
1、 器材箱和泵室
1、水罐
结构
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
容量
10000kg
材质
优质碳钢，厚度为4-5mm （可选装304不锈钢）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN470人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制
2、泡沫罐
容量
2000kg
材质
优质不锈钢，厚度为5mm
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN40泡沫罐放余液口
出泡沫口：设1个DN40泡沫罐到水泵出泡沫管
四、水力系统
1、水泵
型号
CB20.10/30.60型中低压车用消防泵
形式
低压离心式
额定流量
60L/s @1.0MPa ；30L/s @2.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
2、 管路系统
管道材质
优质无缝钢管
吸水管路
泵房后侧设一个DN150吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65及1个DN80常压出水口，带截止阀和扪盖
泵房左右两侧各设1个DN65中压出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
五、灭火装置
1、车载泡沫炮
型号
PL48型水、泡沫两用消防炮(泡沫消防车)
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+70°
流量
射程
泡沫≥55m 水≥60m
2、泡沫比例混合器
型号：
PH48
材质：
壳体为铸铝，过流截面为不锈钢
型式：
负压环泵式
混合比：
3-6%
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制
上装总电源开关、参数显示、状态显示
七、电气设备
附加电气
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
八、表面处理
面漆
优质国产漆
颜色
车体外表面主色为RO3消防红
九、随车消防器材的布置和配备
1、器材布置
1
按照消防实战需要，根据消防操作程序，就近取放。
2
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3
标示醒目，多人操作，互不干涉。
3、 器材配备
（1）随车消防器材明细表：（泡沫消防车）
序号
名 称
规 格
数量
单位
备 注
1
吸水管
KD150×4 m
2
根
内扣式
2
滤水器
FLF150
1
件
内扣式
3
分水器
FII80/65×3-1.6
1
件
内扣式
4
集水器
JII150/80×2-1.0
1
件
内扣式
5
水带
13-65-20
4
盘
低压；内扣式
6
水带
13-80-20
4
盘
低压；内扣式
7
水带
20-65-20
4
盘
中压；卡式
8
异径接口
KJ65/80
2
件
内扣式
9
水带包布
DT-SB
4
件
10
异型接口
65雄/80雌；65雌/80雄
2
件
卡式
11
水带挂钩
4
件
12
地上消火栓扳手
QT-DS1；长400
1
件
13
地下消火栓扳手
长860
1
件
14
吸水管扳手
FS150
2
件
15
直流开关水枪
QZG3.5/7.5；65
1
支
低压；内扣式
16
直流开花水枪
QZK3.5/7.5；65
1
支
低压；内扣式
17
灭火器
3 kg/ABC
1
具
18
消防斧
GFP890
1
件
19
橡皮锤
1
件
20
水带护桥
FH80
2
副
21
消防桶
1
个
22
空气泡沫枪
QP4/0.7Z；65
1
支
内扣式（含枪吸液管）
23
泡沫外吸液管
Φ40×2700
1
根
24
储物盒
大
1
个
十、随车文件（中文）
序号
名称
单位
数量
备注
一
随车文件（单套）
1
底盘使用说明书
本
1
2
底盘维修手册
本
1
3
底盘质量保修卡
本
1
4
底盘合格证
本
1
5
发动机号码拓印件
份
1
6
消防车使用维护说明书
本
1
7
消防车配备消防器材清单
份
1
8
消防车整车合格证
份
1
9
消防车跟踪服务卡
本
1
10
消防车交接清单
份
2
国六重汽豪沃12吨泡沫消防车厂家电话：
159-7276-7978
