洒水车主要构件结构简介

厦工楚胜洒水车厂家销售电话：15972767978，18808661032.厦工楚胜洒水车厂家官网：http://www.dkpower.com.cn

 洒水车主要构件结构简介：

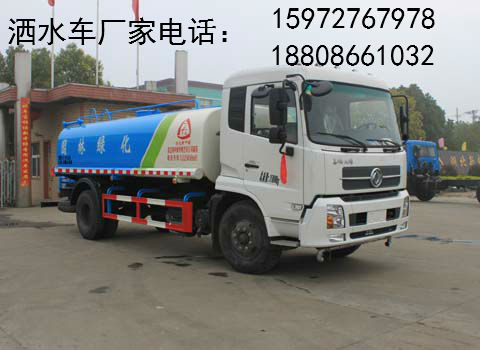

 我公司生产的洒水车采用二类汽车底盘改装而成，它适用于各种路面的洒水冲洗、喷雾、降温、扑尘，亦可用于路面养护、园林绿化及应急消防、运输饮用水等。该酒水车主要由汽车底盘、罐体、水泵、球阀和输水管道、洒水装置等部件组成。水泵、取力箱、球阀选用国家定型厂产品，性能良好，工作可靠，洒水时压才、流量尖、油耗低，洒水时打开音乐嗽叭开关，美好的音乐伴随您愉快地工作。

底盘车的技术特性和使用保养要求，详见《载货汽车使用说明书》。

附加说明：由于设计上改进等原因，技术参数有可能与用户的产品不符，请予理解，不另行通知。

一、            主要构件结构简介

1． 罐体

洒水车罐体结构：罐体为椭圆柱形，用钢板制成，整车罐体水仓为2—3室，中间隔板下端有通孔，仓内隔板具有防波作用。以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。

2． 罐口

罐口组件：大盖由螺栓紧固在罐口颈板上，由一个支销和一个护板小盖连接在一起，顺时针转小盖之上手柄可使小盖压紧。反转，脱开耳板后，小盖则可打开，大盖上开有一个由30的孔，以便在加水过程中，使罐内的压力与大气压力基本一致。

3． 取力箱

洒水车目前采用东风、解放系列取力箱，气动操作，操作开关向后拉，取力齿轮进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。

4． 水泵

自吸式或圆弧齿轮式洒水车泵。该水泵的结构原理、使用维护保养，详见《洒水车泵使用说明书》、  《圆弧齿轮泵使用说明书》。

5． 球阀

该洒水车采用了两个二通球型阀门，一个四位三通球型阀门。球阀由阀体、密封垫、调整座、阀杆、手柄等组成，扳动手柄旋转45。，在阀杆的作用下球芯转动，通孔口对准时液体即可流通，当手柄返回原位时，则截断液体流通。

四位三通球阀是一种通过改变阀芯位置，形成多路液体通道的球阀。该阀能迅速改变液流方向，可广泛用于非腐蚀性介质液流中，其原理和二通球阀基本相同，它也是通过扳动手柄的位置来实现任意两孔的通闭。

6．喷水器

本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴（选装）。

喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，葛射水炮可以用于城乡园林绿，化及应急消防。莲蓬喷嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。
